Temposonics
磁致伸缩位移传感器

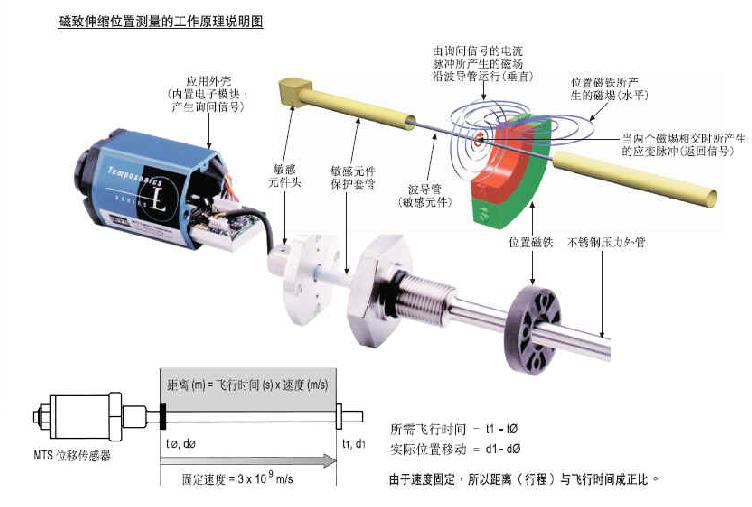

E系列 Analog+Start/Stop |
|
|
Temposonics ER
测量长度：50—1500mm
特点： |
|
直线和绝对测量法
无接触传感高耐久性
耐用的工业传感器，EMC铠装，CE认证
较好的线性误差：0.02%
重复精度0.001%
输出：
模拟量（V/mA）
Start/Stop+传感器—负载参数
测量范围50—1500mm |
|
技术参数一： |
|
输入 |
|
测量变量
测量范围 |
位置
50-1500mm |
|
输出 |
|
电压
电流
Start/Stop |
0-10VDC和10-0VDC（控制器输入阻抗RL＞5KOhm）
4-20mA或20-4mA（最小/最大负载：0/500Ohm）
RS-422微分信号，附加可使用测量范围内的连续参数上传，偏移，梯度（超音速测量脉冲），状态和制造商代码 |
|
精度 |
|
分辨率
Start/Stop
线性
重复精度
刷新频率
纹波 |
模拟：无限
0.1/0.01/0.005mm（控制器决定）
<+0.02%满量程(最小+60um)
<+0.001%满量程
模拟：＞1.5KHz/数字：控制器决定
<0.01%满量程/数字：控制器决定 |
|
工作条件 |
|
|
磁铁速度
工作温度
露点，湿度
保护
冲击指标
震荡指标
标准，EMC测试 |
任意
-400C…+750C
90%相对湿度，无冷凝
IP65需配合适的电缆连接器
100g（单一冲击），IEC标准68-2-27
10g/10-2000Hz,IEC标准68-2-6
放射EN50081-1
抗扰EN50082-2
EN61000-4-2/3/4/6，标准3/4，标准A,CE资格 | |
|
技术参数二： |
|
结构因素，材质 |
|
传感头
传感元件外壳
杆 |
铝制
铝制
不锈钢，型号303 |
|
安装 |
|
安装位置
安装形式 |
任意方向
可调整安装地脚或杆端 |
|
电气连接 |
|
|
连接器类型
输入电压
-极性保护
-超电压保护
电流消耗
波纹
耐压 |
6针连接器M16
24VDC（-15/+20%）
达到-30VDC
达到36VDC
50-140Ma（数字：50-100mA），行程长度决定
<1%峰-峰
500V（直流地与设备地之间） |
|
线性协议 |
|
|
Temposonics-ER行程1000mm
允许公差：+0.2mm
测量公差：典型值+0.09mm 未修正的 | |
|
特点： |
|
理想的直线位移替代者
非接触Temposonics传感技术
高分辨率和线性
通过验证的可靠性和耐用性
测量范围50—1500mm
模拟和数字输出 |
|
技术参数： |
|
测量参数：
分辨率：
非线性：
重复精度: |
位置
无限，受输出纹波限制
＜±0.02%满量程（最小±60um）
+0.001%满量程或(+0.0025mm)
数值较大者为准 |
|
滞 后:
输 出: |
＜0.004mm
0-10VDC或10-0VDC
最小负载≥5KΩ |
|
测量范围: |
50-1500mm（2-60in.）
接受25mm或1in.的增量 |
|
工作电压:
功率消耗:
工作温度: |
+24VDC（+20%，-15%）
50-100mA（行程决定）
电子头：-40-75℃（-40-167F）
传感元件：-40-105℃（-40-221F） |
|
EMC 测试: |
DIN IEC801-4/标准A/CE认证
放射性： EN 50081-1
干扰： EN 50082-2 |
|
防 护:
冲击指标:
震荡指标:
刷新周期: |
IP65
100g（单一冲击），IEC标准68-2-27
10g/10-2000Hz,IEC标准68-2-6
≤1ms典型值（行程决定 | |
|
Temposonics EP2A
测量长度：4—60in.
特点： |
|
直线绝对位置测量
高耐用，非接触设计
较高的重复精度达0.005%
较高的非线性度达0.03%
直接位置输出：0-10VDC
测量范围从4到60英寸
CE认证
一年质保 |
|
技术参数： |
|
测量参数：
测量范围： |
位置
4，6，9，12，15，18，21，
24，30，36，42，48，54，60 in. |
|
输 出：
分辨率：
重复精度：
非线性：
刷新频率：
工作温度：
防 护：
冲击指标：
震荡指标：
EMC 测试： |
0-10VDC，最小负载≥5KΩ
无限，受输出纹波限制
+0.005%满量程
＜±0.03%满量程（最小±0.0035in.）
＞1.5KHz
-40-+167F(-40-+75℃)
IP67
50g（单一冲击），IEC标准68-2-27（超强的活动能力）
5g/10-2000Hz,IEC标准68-2-6
电磁放射性： EN 50081-1
电磁干扰性： EN 50082-2
EN 61000-4-2/3/4/6/CE认证 |
|
传感器壳：
位置磁铁：
接线形式：
输入电压：
电流消耗：
绝缘能力：
输入保护： |
阳极化处理挤压铝
压制金属携带的磁棒
直接电缆，16.5ft.(5m)长，3型导线带屏蔽
名义+24VDC（20.4，-28.8VDC）
50-140mA（测量行程范围决定）
500V（直流地与设备地之间）
极性保护达到-30VDC
超电压保护达到36VDC | |
|
Temposonics EP2D
数字输出（Start/Stop-脉冲）
一个很精确的工业传感器
一个耐用的低轮廓位置传感器 |
|
直线绝对测量
非接触和最高耐久性
较高的线性度0.02%
重复精度达0.001%
直接位置输出：开始/停止脉冲
同步多位置测量
测量范围：100-1500mm |
|
规格手册 |
|
测量参数：
测量范围：
输 出：
分 辨 率：
线性，未修正：
重复精度：
刷新频率：
纹 波：
磁铁速度：
工作温度：
露点，湿度：
防 护：
冲击指标：
震荡指标：
EMC测试： |
位移，同步多位置
100-1500mm
RS422微分信号（测量范围内连续上载，偏移，梯度，状态）
0.1/0.01/0.005mm（控制器决定）
＜±0.02%满量程（最小±60um）
＜±0.001%满量程
控制器决定
控制器决定
任意
-400C…+750C
90%相对湿度，无冷凝
IP67需配合适的电缆连接器
50g（单一冲击），IEC标准68-2-27
5g/10-2000Hz,IEC标准68-2-6
电磁放射EN50081-1
电磁干扰EN50082-2
EN61000-4-2/3/4/6，CE资格 |
|
传 感 器：
位置磁铁：
安装位置：
安装形式：
接线形式：
输入电压：
电流消耗：
纹 波：
绝缘能力：
输入保护： |
铝轮廓
组合磁铁
任意方向
可活动的安装夹具
6针 DIN连接器 M16
+24VDC（+20%/-15%）
50-100mA（测量行程范围决定）
＜1% 峰-峰
500V（直流地与设备地之间）
极性保护达到-30VDC
超电压保护达到36VDC | |
